製品情報

製品型式 HK-40V
製品分類 高速サイドウェルド自動製袋機

世界最速「400ショット/分」の高速性を誇る、
小型サイドウェルド袋のための高速製袋機。

HK-40V

HK-40V:製袋機詳細

概要 一枚のフィルム原反を半折し、左右の端をシールしながら切り離す、サイドウェルド(溶断シール)方式で袋を造る製袋機。主にハンカチやタオルなどの衣料品や日用品の包装によく使われる、小型の袋が造れる製袋機です。筒状になったフィルム原反「チューブフィルム」を使った溶断シール加工にも対応しています。
製袋速度 サイドウェルド製袋機では*世界最速となる<最高400ショット/分>(OPPフィルム使用時)という高速製袋と、溶断シールでも高品位、高強度のシール加工を両立させています。OPPやCPP、HDPE、LDPE、LLDPEなどのポリプロピレン・ポリエチレン系フィルムをはじめ、溶断シール加工が可能なフィルムに対応。
*2011年現在。弊社調べ。
メリット シール強度を持たせにくいサイドウェルドタイプのシールながら、スタッカー速度、ダンサー部速度を自動設定とし、機械始動時の溶断用熱刃の上昇・下降もすべてサーボモーターで自動制御。熱による材料フィルムの変質・変形を防ぎ、高品位、高強度のシール加工を実現。また、できあがった袋を扱いやすく整えるサーボモーター駆動の「キャッチング装置」により大量生産に対応しただけではなく、完成した袋をそろえるといった手間を省き、生産性の向上に寄与できます。

(注)上記の数値は機械自身の能力を示すもので、ある特定の条件下で弊社にて確認したものです。実際の製袋速度はフィルムやその他の要因によって変動します。詳しくはお気軽に下記弊社営業までお問い合わせください。

製袋可能な袋の例

HK-40V

ハンカチやタオルなど日用品、衣料品包装用袋に最適です。最大袋長400mmまで対応。

袋の用途(市場ニーズ)からお奨めの製袋機の情報を探すこともできます。詳細は「袋の用途から探す」をご覧ください。

動画で動きを見てみる

【HK-40V】 ホットメルト(間欠塗布)でも世界最速!
HK-40V 【HK-40V】ホットメルト(間欠塗布)でも世界最速!
サイドウェルドタイプでホットメルト(間欠塗布)ができる製袋機でも、400ショット/分(OPPフィルム)という超高速性を実現。もちろん「トタニ品質」の仕上がりを保証。

トタニの「モノづくり」を知る:技術詳細

トタニの製袋機には他社にはマネのできない先進の技術が使われています。

  • シール時間設定機能
  • シール待ち時間機能
  • マークセンサー
  • トタニ独自のヒートパイプヒーター
  • 独自の印スムース機構
  • パウダーブレーキ機構

などなど、独自開発の機能・機構が製袋の「速さ、美しさ、強さ」を実現しています。
詳細な技術解説は「トタニのモノづくり」でご覧ください。

キーワードで知るトタニ製袋機の技術詳細

主要オプション

標準仕様表と製袋可能な袋寸法と形状

製袋寸法と袋形状

【標準装置使用の場合】
HK-40V

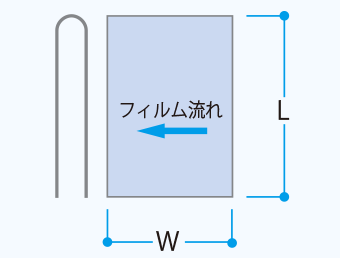

半折溶断製袋

  • W(袋幅):70~400mm
  • L(袋長):100~400mm
【オプション装置使用の場合】
HK-40V

チューブフィルム2列取り製袋

  • W(袋幅):70~400mm
  • L(袋長):100~200mm
HK-40V

ガセット1列取り製袋

  • W(袋幅):70~400mm
  • L(袋長):100~400mm
  • G(ガセット折込幅):30~70mm

主な仕様

対象フィルム OPP、CPP、HDPE、LDPE、LLDPE、
その他溶断シール可能な特殊プラスチックフィルム
フィルム厚み:20~100μ
原反寸法 最大幅:900mm、
最大径:φ500mm
原反繰出部 水平原反軸型・三角板方式・
定テンションコントロール方式パウダーブレーキ装備
制御方式 NCコントロール方式
フィルム送り機構 ACサーボモーター(1台)ドライブシステム
熱刃上下機構 ACサーボモーター(1台)ドライブシステム
(シール時間設定機能装備)
キャッチング機構 ACサーボモーター(1台)ドライブシステム
製袋データ保管機能 シール温度・製袋速度・シール時間・シール比率・フィルム加速度 他
製袋能力 最高ショット数: (HDPE#15):360ショット/分、(CPP#40):300ショット/分、
(OPP):400ショット/分
最高フィルム速度:45m/分
実据付面積/重量 約1.78×5.92m/約2,300kg
オプション装置
  • 原反2段掛装置
  • 紙管レス・インバーター制御耳巻取り装置
  • 202テープ掛装置
  • ガセット装置
  • 101テープ糊付け装置
  • リップ装置
  • 狭幅装置〈最小袋幅35mm〉
  • パンチ装置〈各種〉
  • ホットメルト装置
  • Vシール装置
  • 超音波装置〈各種〉
  • ポリチャック装置
  • これらの数値は機械自身の能力を示すもので、ある特定の条件で弊社で確認しています。実際の運転速度はフィルムやその他の要因によって変動します。詳しくはお気軽に弊社営業までお問い合わせください。
※ショット数とフィルム速度の数値は個別に算出したものであり、関連を持たせておりません。
※メンテナンスおよび作業に要するスペースは別途に考慮ください。
※上記オプションはすべて別売であり、標準仕様には含まれておりません。
※上記以外のオプションもお客様のニーズに合わせて設計・製作いたします。
お気軽に弊社までメールにてお問い合わせください。

※外観、仕様などの記載内容は予告なく変更する場合がありますので、予めご了承ください。
