製品型式 ST-30
製品分類 スパウトインサーター

「注ぎ口(スパウト)」を従来よりさらに高精度・高強度で装着。
スパウトの装着角も拡大し、生産性も向上しています。

ST-30

ST-30:詳細情報

概要 詰め替え用洗剤の袋やジュースや栄養補助食品に使われる注ぎ口(スパウト)を装着する装置。ポリプロピレン系フィルムの袋に対応。
装着速度 サーボモータ制御システム(5サーボ)標準仕様でポリエチレン素材の袋なら60個/分の加工が可能。
メリット 挿入されるスパウトにあらかじめ熱を与え、素材とのなじみを良くしてシール強度を安定させる独自の「プリヒート機能」を好評の「ST-24」より継承。新開発の「袋位置決め装置」により、スパウト位置決めの高精度化を図ったほか、ヒートシールユニット、冷却ユニットもサーボ駆動に進化しました。シール部分の美しい仕上げと安定した強度、位置決めの更なる高精度化を図りました。また、画像処理による検査工程を新たに付加し、作業効率をアップさせています。

(注)上記の数値は機械自身の能力を示すもので、ある特定の条件下で弊社にて確認したものです。実際の製袋速度はフィルムやその他の要因によって変動します。詳しくはお気軽に下記弊社営業までお問い合わせください。

スパウト装着袋の例

ST-30ジュースや栄養補助商品などの食品、詰め替え用洗剤の袋など幅広く使われています。

トタニ製袋機の特徴:トタニのスパウトインサーターの独自技術

高評価をいただいている独自の「プリヒート機能」はもちろん、「ST-30」ではスパウトインサーターの進化型機種として次のような独自技術を開発、装備しています。

  • ヒートシールユニット、冷却ユニットのサーボ駆動化。
    従来機の「ST-24」より運転時のエア消費量を減少。
    より少ないエアでスパウトのシール強度をさらに安定させました。
  • 独自の「袋位置決め装置」を新たに標準装備したことで袋の位置ズレがさらに減少。
    スパウト装着の自由度があがったにもかかわらず、高速運転でもスパウト装着時の位置決めをより高精度化。
  • 新たにインラインでの画像処理検査が可能に(オプション)。
    画像処理機能の付加でインラインでの検査工程が可能になるオプションを開発。
  • シールバー、冷却バーを工具不要のワンタッチ脱着方式に変更。
    セット替えの時間を大幅に短縮。作業効率を格段に向上させました。
  • 不良排除機能を標準装備化。
  • 幅広い種類の袋(袋幅80mm~300mm)への対応が可能。
  • スパウト装着角度も20~90度に拡大。
  • スパウト部トップシール長さがST-24の140mmから200mmに拡大。
  • 機械全体の配置をST-24の「L」字配置から「コ」の字配置に変更。作業動線を大幅に短縮。

主要オプション

  • インラインでの画像処理検査工程

標準仕様表と製袋可能な袋寸法と形状

製袋寸法と袋形状

ST-30
  • W(袋幅):80~300mm
  • L(袋高さ):140~380mm
  • T(トップシール長):120mm
    *オプションとして最大200㎜まで可能
  • スパウト取付可能角度: 20~90度(90度=袋トップ取付)
※ 斜め装着の場合は袋サイズに制限があります。
※ 垂直付時、トップシールでシールできない部分は、
  あらかじめ製袋時にシールする必要があります。

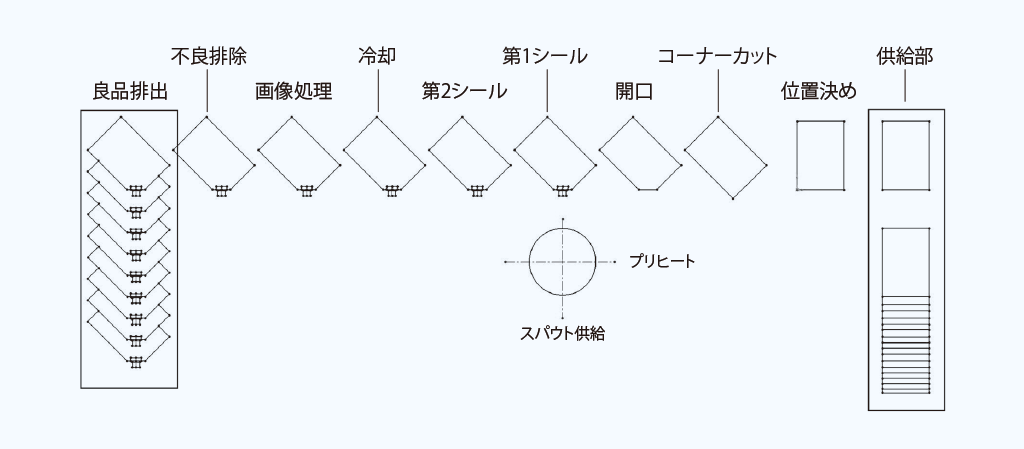

袋流れ図

ST-30 袋流れ図

主な仕様

スパウト装着能力

[実績値]※1 ※2
PE:60個/分(袋構成:PET12/NY15/LLDPE80)
注)これらの数値は機械自身の能力を示すもので、ある特定の条件で弊社で確認しています。実際の運転速度はフィルムやその他の要因によって変動します。

スパウト取付可能角度
20~90度(90度=袋トップ取付)
ユーティリティ 一次側エア圧異常時、機械停止機能装備
  • 電源:3相AC200V、約35.2A、約12.2KVA
  • 所要空気圧力:0.6MPa (6 kgf/㎠)
  • 空気消費量:約600L/分(ANR(5.5kw[7馬力]以上のコンプレッサが必要です)
  • 冷却水:約15L/分
実据付面積/重量 約3.23×4.66m ※3
付属装置
  • スパウト供給用パーツフィーダ(100Lホッパー付)
  • 袋供給用コンベア
  • スパウト袋搬出用コンベア (標準機長:2m)
※1 スパウト装着能力は実績値ですが、フィルムおよびスパウトの材質、形状、厚みにより生産能力は異なりますので、保証値ではありません。
※2  製袋能力はフィルム材質及び厚みにより異なります。
ショット数とフィルム速度の数値は個別に算出したものであり、関連を持たせておりません。
※3 メンテナンス及び作業に要するスペースは、別途に考慮ください。
※ 上記以外のオプションもお客様のニーズに合わせ、設計・製作いたします。
お気軽に弊社までお問い合わせください。

※外観、仕様などの記載内容は予告なく変更する場合がありますので、予めご了承ください。
